CAD(Computer Aided Design)是指計算機輔助設計，是計算機技術的一個重要的應用領域。AutoCAD是一款自動計算機輔助設計軟件，是美國Autodesk公司為計算機上應用CAD技術。

　　教程思路

　　1.界面布局

　　2.基本概念

　　3.鼠標狀態與對象選擇

　　4.視圖操作

　　一.界面布局

　　安裝AutoCAD 2006后，初次啟動軟件后顯示的默認界面如圖1所示。

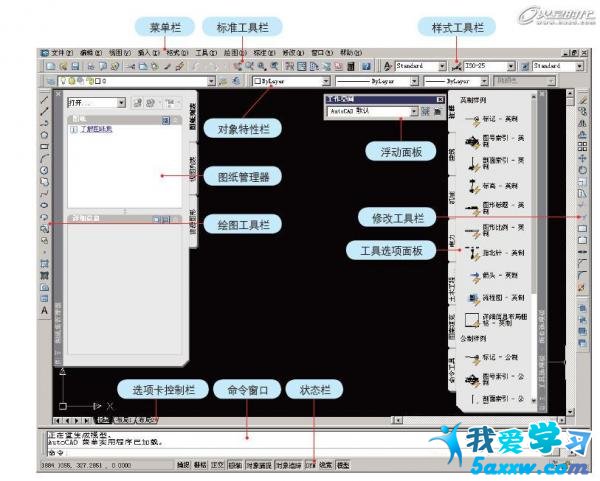

圖1 AutoCAD 2006軟件首次啟動的默認界面

　　觀察圖1，圖中標明了默認界面中各個基本功能面板的名稱。在前期的繪圖工作中，其中的一些面板是沒有任何作用的，例如[圖紙集管理器]和[工具選項]面板，因此可以將其關閉，將AutoCAD的繪圖區完整的顯示出來。

　　二.基本概念

　　在正式開始講解AutoCAD的基礎知識以前，首先簡單介紹一些AutoCAD的基本概念。

　　1.工作空間

　　工作空間是指對繪圖時所使用的工具和面板的定制，即根據不同用戶個人習慣定義的工作環境。

　　AutoCAD中的工具或命令面板眾多，要定制工作空間，首先需要了解哪些工具最為常用。對于室內建模來說，在AutoCAD中使用的工具相對較少，主要使用到以下幾個工具欄。

　　01 繪圖工具——所有基礎的圖形，無論是矩形、圓形、線形等都由繪圖工具實現，如圖2所示。

圖2 繪圖工具欄

　　02 修改工具——對象的移動、旋轉、縮放，甚至于鏡像、偏移、陣列等操作都由修改工具實現，如圖3所示。

圖3 修改工具欄

　　03 標注工具——顧名思義，就是在圖紙上進行各種文字或圖形標注，如圖4所示。

圖4 標注工具欄

　　04 查詢工具——用于查詢和提取兩點間距、封閉圖形的面積、質量特性等圖形相關信息，如圖5所示。

圖5 查詢工具欄

　　TIPS

　　所有的工具欄，都可以在任何一個工具欄前端的雙豎線上單擊鼠標右鍵，在彈出的快捷菜單中選擇打開。打開后的工具欄為浮動工具欄，可以將其拖曳到工作區的任意一邊，當出現虛線顯示的時候釋放鼠標，便成為固定工具欄。

　　打開常用的工具欄后，根據個人習慣，將各工具欄固定在工作區的四周。對當前的工具欄布局滿意后，單擊[工作空間]面板上的黑色三角圖標打開下拉菜單，選擇[將當前工作空間另存為...]命令，在彈出的[保存工作空間]對話框中設置工作空間的名稱，單擊[保存]按鈕。這樣自定義的工作空間便被保存下來，以后即使關閉掉部分面板或布局被改變，只要在[工作空間]面板的下拉菜單中選擇前面所保存的定制，AutoCAD的界面就會恢復成個人設置的工作空間，如圖6所示。

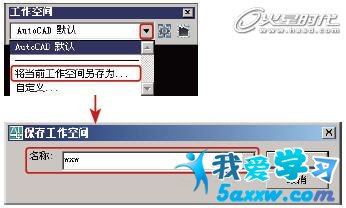

圖6 定制工作空間
